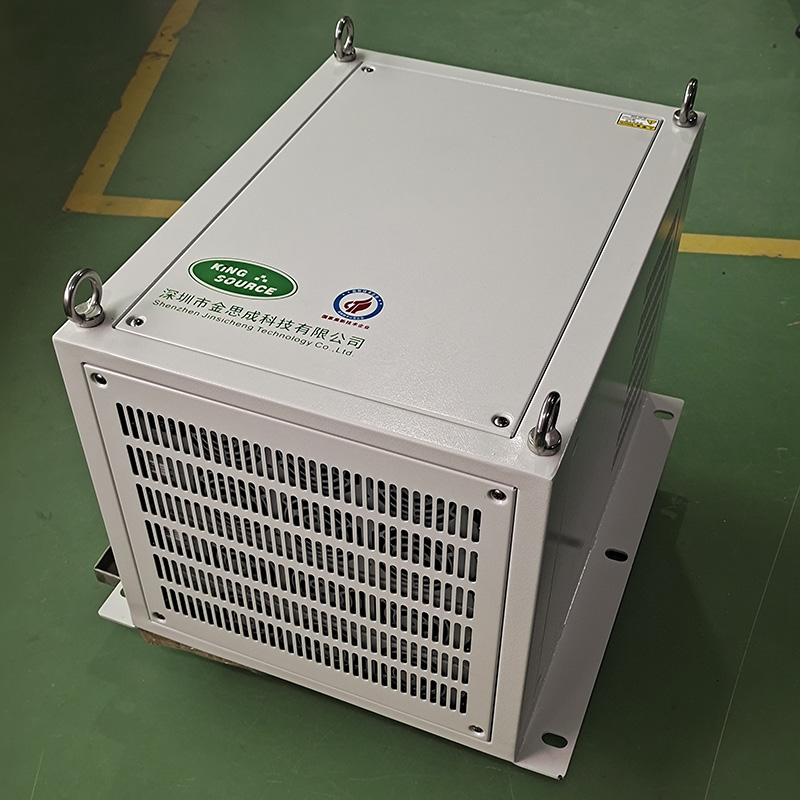

NBQ540系列 1、直流输入电压宽范围DC400-750V 2、符合车规等级要求； 3、适合户外基站、新能源车载等场合使用。 |
| |||||||
产品规格/型号： | NBQ540-380-80KW | 工作效率：≥95% | ||||||
系列名称 | 额定输入电压 | 输出交流电压 | 输出功率 | |||||
NBQ | 540Vdc | 380Vac | 80KW | |||||
环境特性： | ||||||||
序号 | 项目描述 | 技术参数 | 备注 | |||||
单位 | 最小值 | 典型值 | 最大值 | |||||
1 | 工作温度 | ℃ | -40 | 25 | 55 | 支持低温-40℃正常工作 | ||
2 | 储存温度 | ℃ | -40 | 25 | 55 | |||
3 | 相对湿度 | ％ | 10 | 25 | 95 | 正常工作，无冷凝 | ||
4 | 防护等级/冷却方式 | IP54/风扇冷却 | ||||||
输入特性： | ||||||||
序号 | 项目描述 | 技术参数 | 备注 | |||||
单位 | 最小值 | 典型值 | 最大值 | |||||
1 | 直流输入电压范围 | Vdc | 400 | 540 | 750 | |||
2 | 直流输入电流范围 | A | 111 | 154 | 208 | |||
3 | 低压控制输入 | V | / | 24V | / | 仅支持CAN通讯开机 | ||
4 | 输入反接 | 保护不工作 | ||||||
输出特性： | ||||||||
序号 | 项目描述 | 技术参数 | 备注 | |||||
单位 | 最小值 | 典型值 | 最大值 | |||||
1 | 输出电压 | Vac | 380 | 正弦波 | ||||
2 | 输出电流范围 | A | 121 | |||||
3 | 输出电压精度 | ％ | ±3 | |||||
4 | 过流保护 | A | 关闭输出 | |||||
5 | 输出制式 | 三相+N+PE | ||||||
6 | 短路保护 | 关机 | 短路解除，自恢复 | |||||
外观尺寸： | ||||||||
序号 | 项目描述 | 技术参数 | 备注 | |||||
1 | 机器尺寸 | 长580MM*宽530MM*高407MM | ||||||
2 | 重量 | 约90KG | ||||||
连接器型号描述： | ||||||||
序号 | 项目描述 | 连接器插座型号 | 连接器插头型号 | 品牌 | Pin脚定义 | |
1 | 直流输入连接器 | HPL00W-300-10M8 | HPL18W-300-70 | 沃尔 | 1：正 | |
HPL00Y-300-10M8 | HPL18Y-300-70 | 2：负 | ||||
2 | 交流输出连接器 | HPL00W-200-10M8 | HPL18W-200-35 | 沃尔 | 1：A 相 | |
HPL00W-200-10M8 | HPL18W-200-35 | 2：B 相 | ||||
HPL00W-200-10M8 | HPL18W-200-35 | 3：C 相 | ||||
HPL00X-200-10M8 | HPL18X-200-35 | 4：N | ||||
HPL00Y-200-10M8 | HPL18Y-200-35 | 5：G | ||||
3 | CAN通讯连接器 | 威浦WS16K4Z | 威浦WS16J4TQ | 威浦 | 1：24V + | |
2：24V - | ||||||
3：CAN H | ||||||
4：CAN L |
