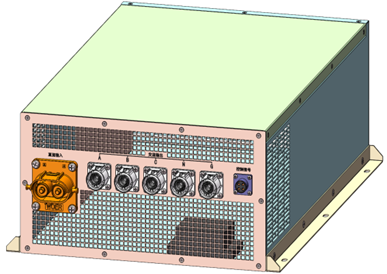

产品型号：NBQ350-380-40KW

NBQ350系列汽车专用电源逆变器

产品概况

型号：NBQ350-380-40KW

输入直流电压: 350V(200~450V)

输出交流电压：三相380V/50HZ正弦波

工作环境：-40℃~55℃

产品尺寸：长550MM*宽390MM*高181.5MM

输出功率：40KW

净 重：约40KG

工作效率：95%

冷却方式：风扇冷却

通讯方式：CAN通讯

防护等级：IP54

官网下载NBQ350-380-40KW 详细文档

详细文档联系我们拨打手机

网站仅展示部分产品，更多产品可咨询了解。
根据您的需求精准推荐产品，支持定制！

应用领域详细介绍金思成优势相关产品

应用领域

Application field

NBQ350系列

1、锂电池宽范围直流电压输入DC200-450V

2、符合车规等级要求；

3、适合户外基站、新能源车载等场合使用。

详细介绍

Product details

NBQ350系列 1、锂电池宽范围直流电压输入DC200-450V 2、符合车规等级要求； 3、适合户外基站、新能源车载等场合使用。
产品规格型号：		NBQ350-380-40KW					工作效率：95%
系列名称	输入直流电压		输出交流电压		输出功率
NBQ	350		380		40KW
环境特性：
序号	项目描述		技术参数					备注
			单位	最小值		典型值	最大值
1	工作温度		℃	-40		25	55	支持低温-40℃正常工作
2	储存温度		℃	-40		25	75
3	相对湿度		％	10		25	95	正常工作，无冷凝
4	防护等级/冷却方式		IP20/风扇冷却
输入特性：
序号	项目描述		技术参数					备注
			单位	最小值		典型值	最大值
1	直流输入电压范围		Vdc	200		350	450	输入300V以下输出功率降额，参考输出功率特性曲线
2	直流输入电流范围		A	93.5		120	146
3	低压控制输入		V	/		/	/
4	输入反接		保护不工作
输出特性：
序号	项目描述		技术参数					备注
			单位	最小值		典型值	最大值
1	输出电压		Vac			380		正弦波
2	输出电流范围		A			60.5
3	输出电压精度		％			±5
4	过流保护		A					关闭输出
5	输出制式		三相+N+PE
6	短路保护		关机					短路解除，自恢复
外观尺寸：
序号	项目描述		技术参数					备注
1	机器尺寸		长550MM宽390MM高181.5MM
2	重量		约43KG
连接器型号描述：
序号	项目描述		连接器插座型号			连接器插头型号			品牌	Pin脚定义
1	直流输入连接器		HV80002ANH			HV80062ANC50			沃尔	1：正
										2：负
2	交流输出连接器		HPL00W-200-10M8			HPL18W-200-16			沃尔	1：A 相
			HPL00W-200-10M8			HPL18W-200-16				2：B 相
			HPL00W-200-10M8			HPL18W-200-16				3：C 相
			HPL00X-200-10M8			HPL18X-200-16				4：N
			HPL00Y-200-10M8			HPL18Y-200-16				5：G
3	CAN通讯连接器		威浦WS16K4Z			威浦WS16J4TQ			威浦	1：NA
										2：NA
										3：CAN H
										4：CAN L
