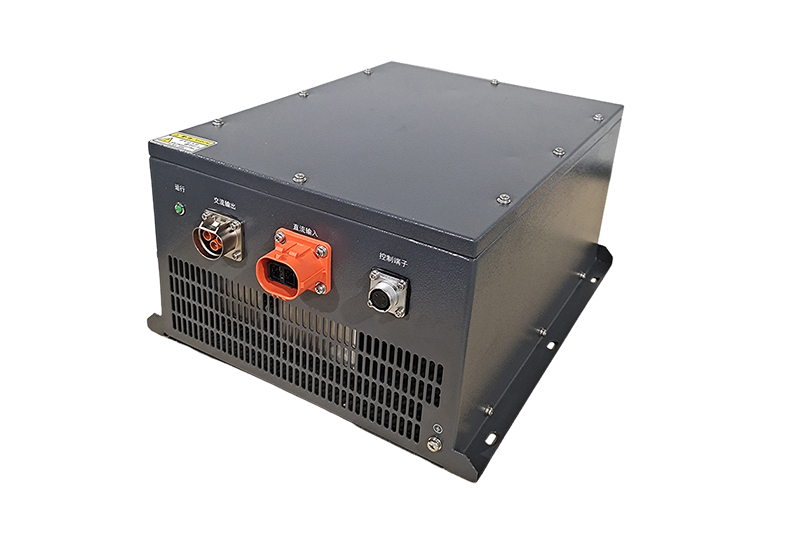

NBQ350-380-80KW

NBQ350系列汽车专用电源逆变器

产品概况

该逆变器采用 DSP 全数字控制技术，使得逆变模块具有多重保护功能，如过温自动降额、过流、短路等多重保护。

型号：NBQ350-380-80KW

输入直流电压: 350V(200~450V)

输出交流电压：三相380V/50HZ正弦波

工作环境：-40℃~55℃

产品尺寸：长580MM*宽530MM*高407MM

输出功率：80KW

净 重：约90KG

工作效率：95%

冷却方式：风扇冷却

通讯方式：CAN通讯

防护等级：IP54

详细资料NBQ350-380-80KW详细资料请击下面"详细文档"下载,数模图请扫描右侧二维码加微信对接.

详细文档联系我们拨打手机

网站仅展示部分产品，更多产品可咨询了解。
根据您的需求精准推荐产品，支持定制！

应用领域详细介绍金思成优势相关产品

应用领域

Application field

NBQ540系列

1、直流输入电压宽范围DC400-850V

2、符合车规等级要求；

3、适合户外基站、新能源车载等场合使用。

详细介绍

Product details

NBQ350系列 1、直流输入电压宽范围DC200-450V 2、符合车规等级要求； 3、适合户外基站、新能源车载等场合使用。
产品规格/型号：		NBQ350-380-80KW					工作效率：95%
系列名称	额定输入电压		输出交流电压		输出功率
NBQ	350Vdc		380Vac		80KW
环境特性：
序号	项目描述		技术参数					备注
			单位	最小值		典型值	最大值
1	工作温度		℃	-40		25	55	支持低温-40℃正常工作
2	储存温度		℃	-40		25	75
3	相对湿度		％	10		25	95	正常工作，无冷凝
4	防护等级/冷却方式		IP20/风扇冷却
输入特性：
序号	项目描述		技术参数					备注
			单位	最小值		典型值	最大值
1	直流输入电压范围		Vdc	200		350	450	输入300V以下输出功率降额，参考输出功率特性曲线
2	直流输入电流范围		A	187		240	292
3	低压控制输入		V	/		/	/
4	输入反接		保护不工作
输出特性：
序号	项目描述		技术参数					备注
			单位	最小值		典型值	最大值
1	输出电压		Vac			380		正弦波
2	输出电流范围		A			121
3	输出电压精度		％			±5
4	过流保护		A					关闭输出
5	输出制式		三相+N+PE
6	短路保护		关机					短路解除，自恢复
外观尺寸：
序号	项目描述		技术参数					备注
1	机器尺寸		长580MM宽530MM高407MM
2	重量		约90KG
连接器型号描述：
序号项目描述连接器插座型号连接器插头型号品牌Pin脚定义 1直流输入连接器 HPLA00W-500-M10HPLA18W-500-95沃尔1：正 HPLA00Y-500-M10HPLA18Y-500-952：负 2交流输出连接器HPL00W-200-10M8HPL18W-200-35沃尔1：A 相 HPL00W-200-10M8HPL18W-200-352：B 相 HPL00W-200-10M8HPL18W-200-353：C 相 HPL00X-200-10M8HPL18X-200-354：N HPL00Y-200-10M8HPL18Y-200-355：G 3CAN通讯连接器威浦WS16K4Z威浦WS16J4TQ威浦1：NA 2：NA 3：CAN H 4：CAN L
