NBQ24-220-2KW

新能源汽车专用电源逆变器

产品概况

该逆变器采用 DSP 全数字控制技术，使得逆变模块具有多重保护功能，如过温自动降额、过流、短路等多重保护。

型号：NBQ24-220-2KW

输入直流电压：24V(20V~30V)

输出交流电压：220V/50HZ正弦波

工作环境：-40℃~55℃

产品尺寸：长279MM*宽271MM*高95.4MM

输出功率：2KW

工作效率：91%

净重：7KG

冷却方式：风扇冷却

通讯方式：CAN通讯

防护等级：IP54

详细文档联系我们拨打手机

网站仅展示部分产品，更多产品可咨询了解。
根据您的需求精准推荐产品，支持定制！

应用领域详细介绍金思成优势相关产品

Application field

该电源主要用于电动客车、城市无轨电车、有轨电车、地铁和轻轨，作为直流电源使用。此转换器是高性能的开关电源，可为车灯，雨刷和喇叭以及车载直流空调等供电。可广泛应用于纯电动汽车以及混合动力汽车上。可靠性高、高效率、体积小、重量轻是此转换器的特点。

Product details

NBQ-24系列 1、锂电池宽范围直流电压输入；DC20~30V 2、符合车载防震IP等级要求； 3、适合户外基站、车载等场合使用。
产品规格：		NBQ24-220-2KW					工作效率：91%
系列名称	输入直流电压		输出交流电压		输出功率
NBQ	24		220		2KW
环境特性：
序号	项目描述		技术参数					备注
			单位	最小值		典型值	最大值
1	工作温度		℃	-40		25	55	支持低温-40℃正常工作
2	储存温度		℃	-40		25	55
3	相对湿度		％	10		25	95	正常工作，无冷凝
4	防护等级/冷却方式		IP54防震/风扇冷却
输入特性：
序号	项目描述		技术参数					备注
			单位	最小值		典型值	最大值
1	工作输入电压范围		Vdc	20		24	30
2	输入电流范围		A	100		83	66
3	输入反接		保护不工作
输出特性：
序号	项目描述		技术参数					备注
			单位	最小值		典型值	最大值
1	输出电压		Vac			220		正弦波
2	输出电流范围		A			9
3	输出电压精度		％			±1
5	过流保护		A			13.6		关闭输出
7	短路保护		关机					短路解除，自恢复

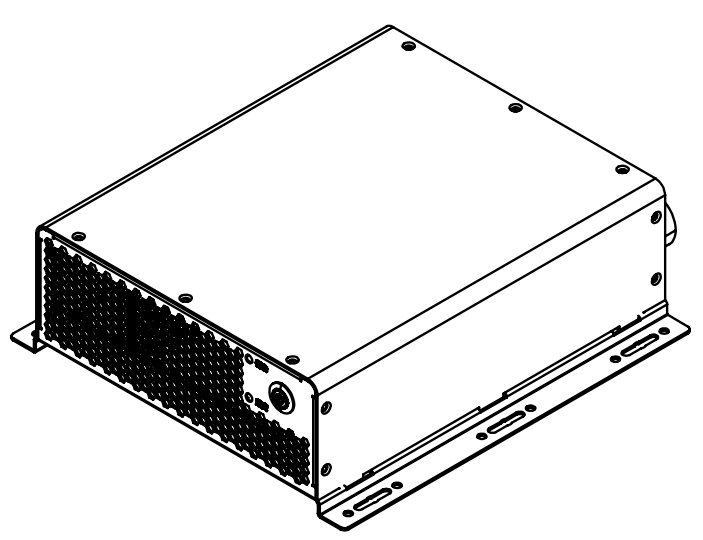

外观尺寸：
序号	项目描述		技术参数					备注
1	机器尺寸		长279MM宽271MM高95.4MM
2	重量		预估7KG
